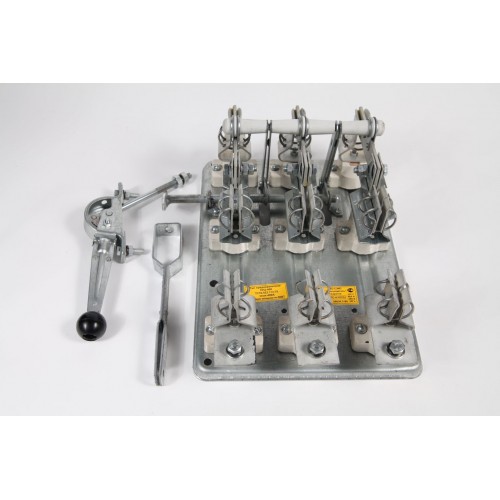

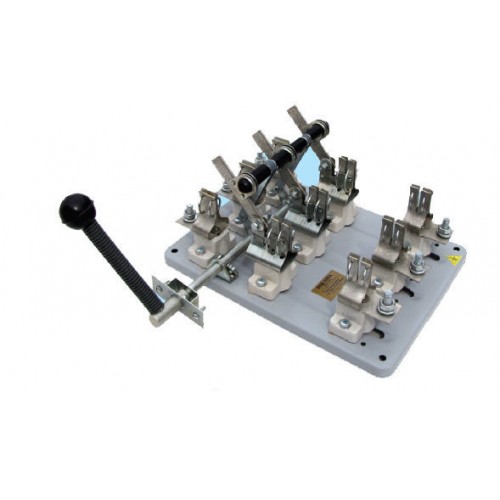

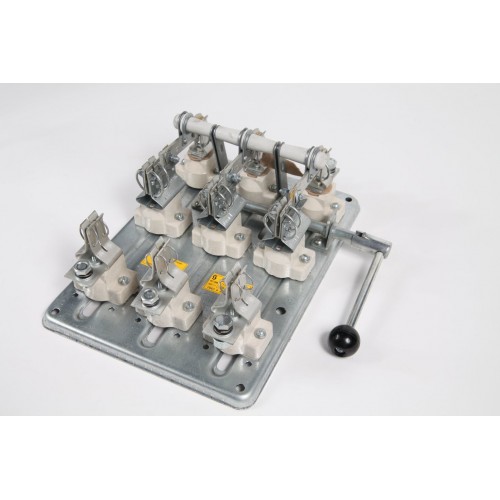

Рубильник РС 100А

960.00грн

Наличие: В наличии

Доставка и оплата

Оплата

Наличными, Безналичными, Кредит, Visa/MasterCard, Мгновенная рассрочка

Доставка

Доставим товар по всей Украине

Еще описание

Описание
Характеристики

Рубильники серии РПС предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 500 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии. Токоведущие элементы изготавливаются из высококачественной меди марки М1. В рубильниках РПС с предохранителями на общей плите серии РП используется предохранители серии ПН 2 ТУ 16-522.113-75, для рубильников на 630А-ППН-39 ТУ 3424-005-05755764-96

Структура условного обозначения рубильников РП

РП	Х-	Х/	Х	Х	У3
РП	Условное обозначение аппарата
	Х-	Условное обозначение вида привода					Ц-центральный С-боковой (смещенный привод) Б-боковая рукоятка
		Х/	Условное обозначение номинального тока				1 - 100А 2 - 250А 4 - 400А 6 - 630А
			Х	Условное обозначение длины вала (смещение привода от центра аппарата)			Для рубильников с боковым (смещённым) приводом на ток 100, 250, 400А: 1-180мм; для рубильников с боковой рукояткой на ток 100, 200, 400А: 1-170мм
				Х	Условное обозначение исполнения бокового (смещённого) привода и боковой рукоятки		Л - левое; П - павое
					У3	Вид климатического исполнения	По ГОСТ 15150

Конструкция рубильников РПС

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.
Рубильники РП имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.
У рубильников со смещенным приводом ножи жестко связаны с валом, который приводится в движение скобой, непосредственно соединенной с рычажным приводом.
Рукоятка привода съемная, снимается только в отключенном положении аппарата. Выводы рубильников допускают присоединение проводов и кабелей с медными и алюминиевыми жилами, а так же медных и алюминиевых шин. Все резьбовые соединения аппаратов предохранены от самоотвинчивания.
Включенное и отключенное положение аппарата указывается положением рукоятки привода. Исполнение рубильников открытое.

Характеристика
Вид	с боковой рукояткой
Тип	рубильник-выключатель (разъединитель)
Тип подключения	шинопроводом
Число полюсов	трехполюсные
