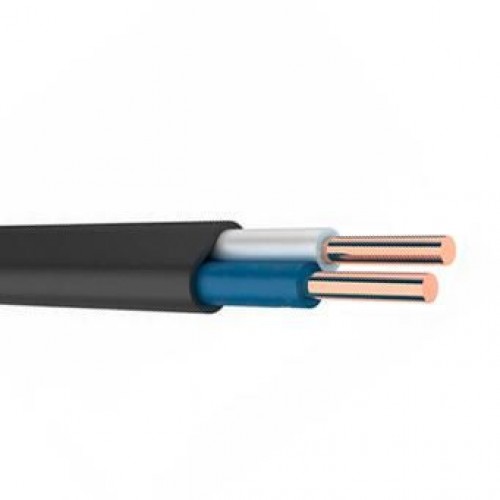

Кабель ВВГнг 2х4
21.00грн
- Наличие: В наличии
Доставка и оплата
Доставка
Доставим товар по всей Украине
Еще описание
Еще описание
Применение кабеля ВВГнг 2х4 - 0,66/1кВ
- при прокладке в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийных активностях;
- при прокладке на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- при прокладке во взрывоопасных зонах классов В-I, В-Iа;
- при прокладке в пучке не распространяет горение.
Конструкция кабеля ВВГнг 2х4 - 0,66/1кВ
1. Две токопроводящих медных жилы;
2. Изоляция из поливинилхлоридного пластиката (ПВХ );
3. Обмотка;
4. Оболочка из ПВХ пластиката пониженной горючести (нг).
Расшифровка кабеля ВВГнг 2х4
- * отсутствие буквы А означает, что токопроводящая жила - медная;
- В изоляция жил из поливинилхлоридного пластиката;
- В оболочка из поливинилхлоридного пластиката;
- Г отсутствие защитного покрова;
- нг не распространяет горение при групповой прокладке;
- 2 Количество токопроводящих жил
- 4 Номинальное сечение жилы (мм2)
Технические характеристики кабеля ВВГнг 2х4 - 0,66кВ
- теоретический вес 1 км: 147,00 кг
- диаметр поперечного сечения: 10,20 мм
- минимальный радиус изгиба (ож*): 102 мм; (мп*): 77 мм
- номинальная толщина изоляции жил: 0,70 мм
- эл. сопротивление изоляции на 1 км и 20оС: 10 МОм
- допустимая токовая нагрузка: на воздухе: 44 А; в земле: 56 А
- допустимый ток короткого замыкания: 0,43 кА
| Длина кабеля при намотке на деревянные барабаны: | |||||||||||||
| № Барабана | 8 | 8а | 8б | 10 | 12 | 12а | 14 | 16а | 17 | 18 | 20 | 22 | |
| Длина (м) | 400 | 750 | 950 | 1800 | 3000 | 4250 | 5850 | - | - | - | - | - | |
Намотка в бухту: 100, 200 м.
Технические характеристики кабеля ВВГнг 2х4 - 1кВ
- теоретический вес 1 км: 156,00 кг
- диаметр поперечного сечения: 10,60 мм
- минимальный радиус изгиба (ож*): 106 мм; (мп*): 80 мм
- номинальная толщина изоляции жил: 1,00 мм
- эл. сопротивление изоляции на 1 км и 20оС: 10 МОм
- допустимая токовая нагрузка: на воздухе: 44 А; в земле: 56 А
- допустимый ток короткого замыкания: 0,43 кА
| Длина кабеля при намотке на деревянные барабаны: | |||||||||||||
| № Барабана | 8 | 8а | 8б | 10 | 12 | 12а | 14 | 16а | 17 | 18 | 20 | 22 | |
| Длина (м) | 350 | 600 | 750 | 1450 | 2450 | 3500 | 4800 | - | - | - | - | - | |
Намотка в бухту: 100, 200 м.
Строительная длина: 450 м.
* ож - одножильный кабель, мп - многопроволочный кабель
ВВГнг
с оболочкой и изоляцией из ПВХ пластиката с индексом нг (не распространяющий горение)
Конструкция
- Токопроводящая медная жила, однопроволочная круглая (ок) или многопроволочная круглая (мк), 1 или 2 класса гибкости. У четырехжильных кабелей жилы с сечением 70–240 мм2 могут быть секторной формы (мс);
- Изоляция – поливинилхлоридный пластикат. Маркировка изоляции жил цветовая (сплошная или полосовая) или цифровая. Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета при этом в обозначении кабеля добавляют букву (РЕ). Изолированные жилы многожильных кабелей скручены в сердечник;
- Оболочка из поливинилхлоридного пластиката пониженной горючести.
Отличительная маркировка цветом изолированных жил силовых кабелей ВВГнг с сечением жил до 6 мм2
| Число жил | Кабели с жилой заземления (РЕ) (по желанию заказчика) | Кабели без жилы заземления (N) |
|---|---|---|
| 2 | зелено-желтый, черный | голубой, коричневый |
| 3 | зелено-желтый, голубой, коричневый | коричневый, черный, серый |
| 4 | зелено-желтый, коричневый, черный, серый | голубой, коричневый, черный, серый |
| 5 | зелено-желтый, голубой, коричневый, черный, серый | голубой, коричневый, черный, серый, черный |
Отличительная маркировка изолированных жил силовых кабелей ВВГнг с сечением жил 10–400 мм2
| Число жил | Кабели с жилой заземления (РЕ) (по желанию заказчика) | Кабели без жилы заземления (N) |
|---|---|---|
| 2 | зелено-желтый, черный | одна жила (нулевая) голубого цвета, остальные жилы белого цвета с цифровой маркировкой начиная с «1» |
| 3 | зелено-желтый, черный, голубой | |
| 4 | зелено-желтый, черный, голубой, коричневый | |
| 5 | зелено-желтый, черный, голубой, коричневый, черный или коричневый |
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил
| Номинальное напряжение, кВ | Марка кабеля | Число жил | Номинальное сечение жил, мм2 |
|---|---|---|---|
| 0,3/0,5 | ВВГнг | 2, 3, 4, 5 | 1,5–35 |
| 0,6/1 | 1 | 1,5–1000 | |
| 2, 3 | 1,5–400 | ||
| 4 | 1,5–300 | ||
| 5 | 1,5–240 |
Нормативная документация
ТУ У 31.3-31549003-007:2006
ДСТУ IEС 60227-4:2004
ДСТУ IEC 60502-1:2009
Назначение
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.
Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.
Кабели предназначены для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе, в условиях где требуется нераспространение горения кабелей при прокладке в пучках.
Классификационное обозначение кабеля по требованию пожарной безопасности
ВВГнг – ПБ120000000
| Характеристика | |
| Количество жил | 2 |
| Маркировка | ВВГнг |
| Материал жил | медь |
| Сечение кабеля | круглое |
| Сечения жил (кв.мм) | 4 |
| Тип изоляции | поливинилхлоридный пластикат |
