АПвЭгаПу-20 1x95

0.00грн

Наличие: В наличии

Доставка и оплата

Оплата

Наличными, Безналичными, Кредит, Visa/MasterCard, Мгновенная рассрочка

Доставка

Доставим товар по всей Украине

Еще описание

Описание
Характеристики

Применение кабеля АПвЭгаПу 1х95/16

Применяются для прокладки в земле (траншеях) независимо от степени коррозионной активности грунтов и вод, при условии защиты от механических повреждений;
Прокладки в воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных средств противопожарной защиты в сырых, частично затапливаемых помещениях, в несудоходных водоемах, при условии защиты от механических повреждений;
Имеют защитное экранированное покрытие от электромагнитных импульсов;
На сложных участках трасс, в соответствии с ЕТУ.

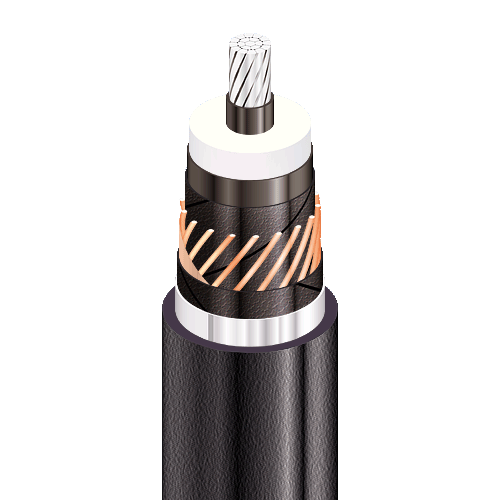

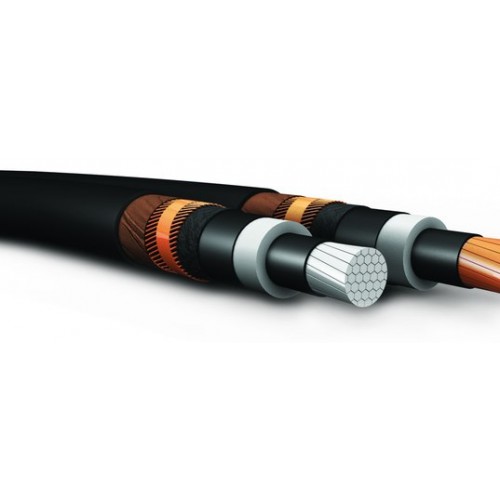

Конструкция кабеля АПвЭгаПу 1х95/16- 20кВ
- Одна алюминиевая круглая многопроволочная уплотненная токопроводящая жила, с площадью поперечного сечения 95 мм2;
- Экран по жиле наложен экструзией из электропроводящей сшитой полимерной композиции;
- Изоляция из пероксидносшиваемого полиэтилена;
- Внешний экструдированный полупроводящий слой;
- слой обмотки полупроводящей водонабухающей лентой;
- Слой из ламинированной алюмополимерной ленты;
- Экран медный;
- Оболочка из полиэтилена увеличенной толщины;
Расшифровка кабеля АПвЭгаПу 1х95/16
- А алюминиевая токопроводящая жила.
- Пв изоляция из сшитого полиэтилена.
- Эа экран из алюмополимерной ленты наложенный продольно;
- г водоблокирующие ленты герметизации металлического экрана;
- Пу оболочка из полиэтилена увеличенной толщины.
- 1 Количество токопроводящих жил
- 95 Номинальное сечение жилы (мм2)
- 16 Экран
- АПвЭгаПу-20 1x95 (ТУ У 31.3-00214534-017-2003)
- Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена
- Кабелю этой марки соответствуют аналоги иностранного производства:
- АПвПу2г (RU) NA2XS(FL)2Y (DE) • A2XS(FL)2Y (DE) • Al/XLPE/CWS/LW/MDPE (GB) • XRUHAKXS (PL)
- Технические требования к кабелям соответствуют IEC 60502-2
- Кабели применяются для прокладки:
- • в земле (траншеях)
- • в сырых, частично затапливаемых помещениях
- • в грунтах с повышенной влажностью
- • в несудоходных водоемах
- • на сложных участках трасс, в соответствии с ЕТУ
- • в воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных средств противопожарной защиты
- Возможно изготовление кабелей с экструдированным полупроводящим слоем по наружной оболочке
- Возможно изготовление кабеля с однопроволочной токопроводящей жилой
- Возможно изготовление кабеля с герметизированной токопроводящей жилой
- Возможна поставка трех скрученных вместе одножильных кабелей. Пример записи при заказе: 3xАПвЭгаПу-20 1x95
- Примечания:
При заказе строительную длину изделия необходимо согласовывать с изготовителем
Длительно допустимые токовые нагрузки рассчитаны для следующих условий:
температура жилы 90 °С,
температура воздуха 30 °С,
температура грунта 20 °С,
удельное тепловое сопротивление грунта 1.5 °К•м/Вт,
глубина прокладки в грунте 0.8 м,
при прокладке в плоскости расстояние между кабелями в свету равно диаметру кабеля,
при прокладке треугольником кабели проложены вплотную, экраны заземлены на обоих концах линии
Наружный диаметр может превышать расчетный на величину до 10 %

Характеристика
Номинальное напряжение (кВ)	20кВ.
Максимальное напряжение (кВ)	24кВ.
Число и номинальное сечение токопроводящих жил (мм`)	1х95 мм`
Толщина изоляции (мм.)	5,5мм`
Минимальное сечение экрана (мм`)	16 мм`
Допустимый ток кор.замыкания по экрану минимального сечения (кА)	3,3кА
Максимально допустимый ток замыкания по токопроводящей жиле (кА)	8,9кА
Длительно допустимые токовые нагрузки (А)	280 (А) • при прокладке треугольником в воздухе. /338(А) • при прокладке плоскостью в воздухе. /221(А) • при прокладке треугольником в грунте./229 (А) • при прокладке плоскостью в грунте
Уровень частичных разрядов при номинальном напряжении, не более	6 (пКл)
Максимально допустимая температура жилы (° С )	+90 (° С ) • длительно. +130 (° С )• в аварийном режиме. +250 (° С ) • при коротком замыкании.
Диапазон рабочих температур (° С )	-60° С ... +50 ° С
Минимальный радиус изгиба при прокладке (мм)	592 мм.
Расчетный наружный диаметр кабеля (мм)	37 мм.
Масса кабеля (ориентировочно кг/км )	1070 кг/км
Расчетная длина кабеля и масса брутто при поставке на барабанах	No 18аУД-40: 1086 • 1.7 м.т
