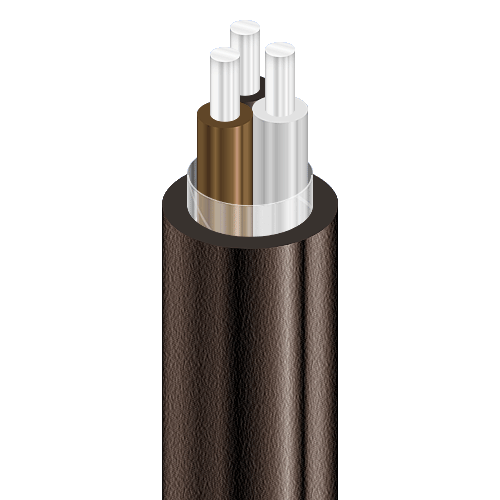

АВВГ 3х2,5

АВВГ 3x2.5 (ож)-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

Кабели применяются для прокладки:

• одиночной прокладкой

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ 100000000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

      Расшифровка кабеля АВВГ:
А - алюминиевая токопроводящая жила
В - изоляция жил из поливинилхлоридного пластиката
В - оболочка из поливинилхлоридного пластиката
Г - отсутствие защитных покровов

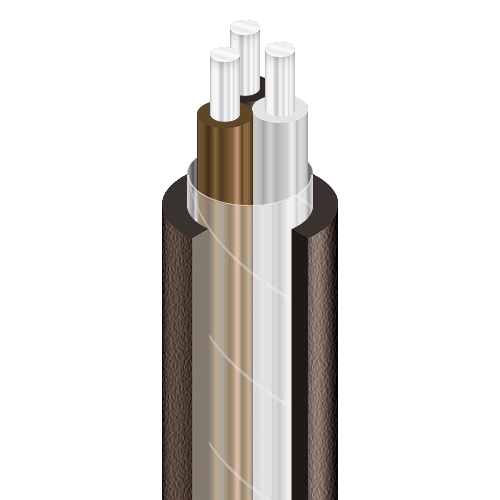

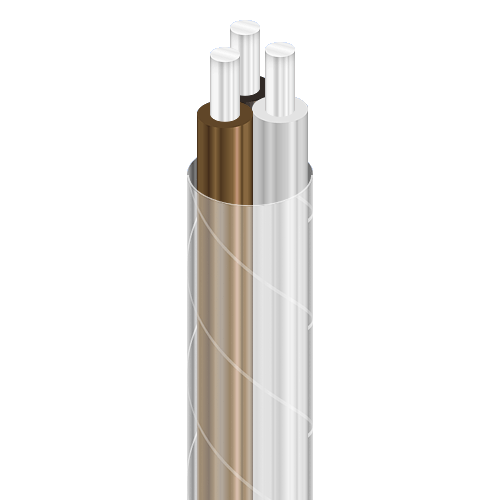

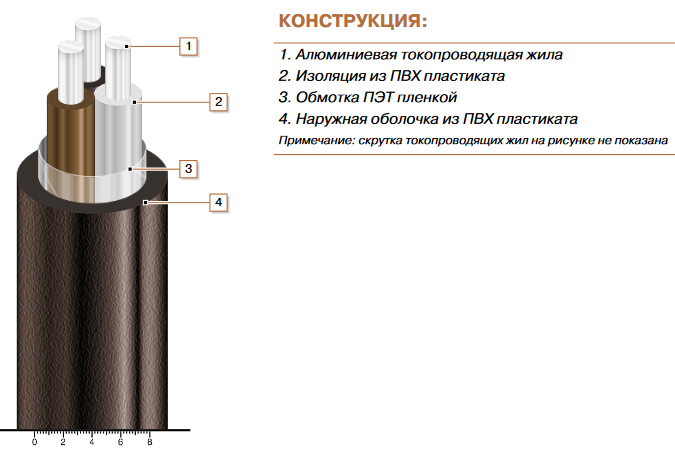

    Элементы конструкции кабеля АВВГ-1:
Токопроводящая жила – алюминиевая однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция – из поливинилхлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.
Электропроводящий экран (для кабелей на напряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.
Металлический экран (для кабелей на напряжение 6 кВ) - из медных лент или медной фольги.
Оболочка – из поливинилхлоридного пластиката.

    Область применения кабеля АВВГ-1:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели предназначены для эксплуатации на суше на высотах до 4300 м над уровнем моря.
Кабель применяется для прокладки:
- в воздухе при условии защиты от УФ лучей и отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.
Кабели предназначены для использования на вертикальных, наклонных и горизонтальных трассах.
Технические параметры кабеля АВВГ-1:
Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.
Допустимый радиус изгиба кабелей при прокладке:
- одножильные - не менее 10 наружных диаметров;
- многожильные - не менее 7,5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать - 30 Н/мм².
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.
Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70°С.
Максимально допустимая температура нагрева жил сечением до 240мм² при токах короткого замыкания - не более 160°С.
Максимально допустимая температура нагрева жил сечением от 300мм² при токах короткого замыкания - не более 140°С.
Продолжительность короткого замыкания не должна превышать - 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки - не более 90°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании - не более 350°С.
Строительная длина кабелей устанавливается при заказе.
Срок службы - 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации - 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
- на открытых площадках - не более 2 лет;
- под навесом - не более 5 лет;
- в закрытых помещениях - не более 10 лет.
