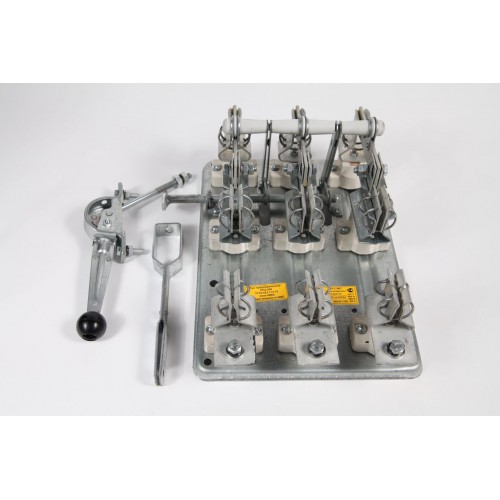

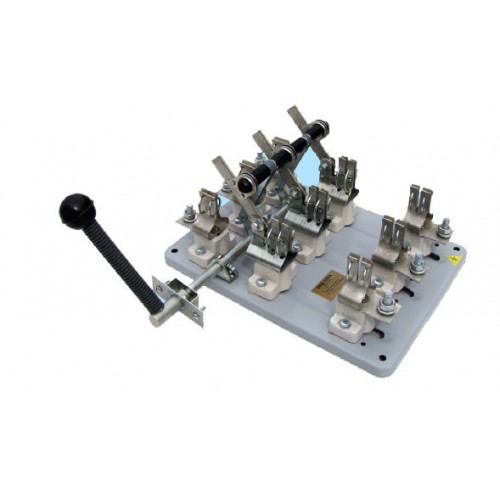

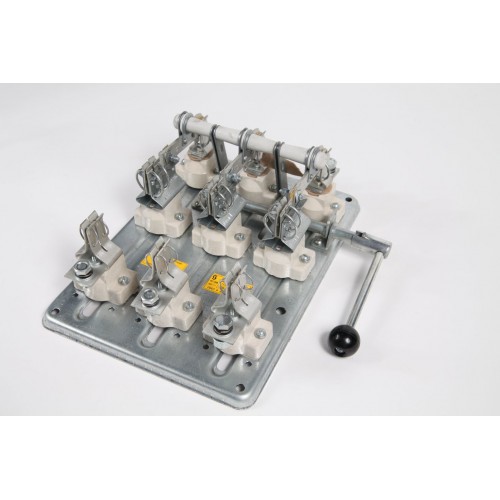

Рубильник РПС 400А

Номинальный ток 100, 250, 400, 630 А, номинальное напряжение 0,4 кВ
Рубильники РПС предназначены для неавтоматической коммутации силовых электрических цепей переменного трехфазного тока и для защиты от перегрузок и токов короткого замыкания.
В зависимости от номинального тока рубильника РПС подразделяются на РПС-1 (100А), РПС-2 (250 А), РПС-4 (400 А), РПС-6 (630 А), в каждом из которых применяются соответствующие предохранители, то есть ПН2П-100А , ПН2П-250А , ПН2П-400А.
Механизм рубильника РПС расположен на монтажной плите размером 360х260 мм. Вал у рубильников РПС может выходить как на правую так и на левую сторону, поэтому при заказе указывается РПС с правым валом или РПС с левым валом.
Рубильник РПС имеет передний привод с несъемной рукояткой и может устанавливаться в шкафы, где рукоятка привода должна выходить на лицевую панель.
Например рубильники РПС устанавливаются в панели ЩО70. Функцию защиты от перегрузок и токов короткого замыкания выполняют предохранители, которые расположены под механизмом коммутации.
Одной из основных частей так же как и в рубильнике РБ является губка , кроме того здесь имеется сдвоенная губка которая выполняет функцию электрического соединения устройства коммутации и устройства защиты. Сдвоенную губку, отдельно или в сборе с изолятором, также можно приобрести отдельно от рубильника.
Количество срабатываний - более 5000 раз.
